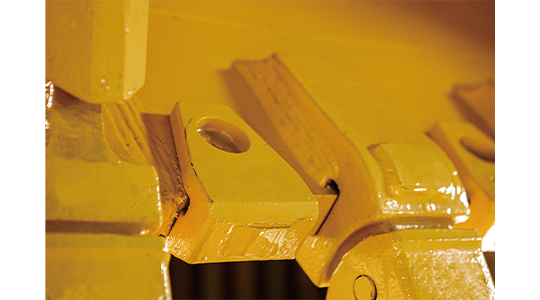

バケット補強用部材

  • 耐摩耗性に優れた補強材
  • バケットの寿命を伸ばして修理コストを軽減
  • 摩耗部位に合わせ、多目的に活用
デジタルカタログ お問い合わせ
バケット補強用部材
バケット補強部材各種

①テールシュラウド

テールシュラウド
テールシュラウド寸法図
商品コード 適応クラス A
(mm)		 B
(mm)		 C
(mm)		 D
(mm)		 形状 重量
(kg)		 互換品番
BUP140110BCTB 10t 141 141 110 90 カーブ 4.6 HS140-110
BUP175140BCTB 20t ～ 40t 177 177 140 110 カーブ 10.6 HS175-140
BUP230190BCTB 60t ～ 80t 234 234 190 130 カーブ 19.8 HS230-190
BUPCAT390BSTB 80t ～ 100t 190 270 250 250 ストレート 31.0 157-1019
BUPCAT390BCTB 80t ～ 100t 200 270 248 195 カーブ 28.0 157-1027
BUP290240BCTB 120t ～ 297 297 240 210 カーブ 40.2 HS290-240

②L字型ツース間シュラウド

L字型ツース間シュラウド
L字型ツース間シュラウド寸法図
商品コード 適応クラス A
(mm)		 B
(mm)		 C
(mm)		 D
(mm)		 E
(mm)		 F
(mm)		 G 重量
(kg)		 互換品番
BUP2040CTB ～ 2t 40 30 34 20 47 78 ― 0.42 L40-20
BUP2065CTB 3t ～ 65 44 35 20 68 107 ― 0.93 L65-20
BUP2565CTB 6t ～ 65 44 42 25 68 107 ― 1.0 L65-25
BUP3670CTB 10t 70 50 54 36 68 107 φ33 1.1 L70-36
BUPKOM200CTB 20t 88 55 60 40 109 138 φ40 1.7 20Y-70-14550
BUPKOM300CTB 30t 110 59 77 57 106 147 φ50 3.2 208-934-5170
BUPKOM400CTB 40t 140 85 76 57 106 147 φ52 4.0 209-939-5170

③コの字型ツース間シュラウド(カット無)

コの字型ツース間シュラウド(カット無)
コの字型ツース間シュラウド(カット無)寸法図
商品コード 適応クラス A
(mm)		 B
(mm)		 C
(mm)		 D
(mm)		 E
(mm)		 重量
(kg)		 互換品番
BUP32100CKTB 10t 100 112 87.5 84.2 35 3.7 L100-32
BUP36100CKTB 20t 100 112 87.5 84.2 39 3.7 L100-36
BUP40100CTB 30t 100 112 87.5 84.2 43 3.6 L100-40
BUP60135CKTB 40t 133 152 121 110 63 9.4 L135-60

④コの字型ツース間シュラウド

コの字型ツース間シュラウド
コの字型ツース間シュラウド寸法図
商品コード 適応クラス A
(mm)		 B
(mm)		 C
(mm)		 D
(mm)		 E
(mm)		 F 重量
(kg)		 互換品番
BUPESCO2889SD 10t ～ 20t 100 51 64 28 63 18° 1.3 SH2889
BUP40110CTB 20t ～ 30t 110 120 93 45 110 23° 6.0 LSC-40-110-23
BUP40120CTB 20t ～ 30t 120 120 93 45 110 23° 6.5 LSC-40-120-23
BUP50114CTB 30t ～ 50t 114 114 88 51 78 30° 6.6 WS-45
BUPESCO2985SD 30t ～ 50t 172 82 96 51 94 19° 6.6 SH2985
BUPESCO5342SD 30t ～ 50t 140 73 86 51 80 30° 3.7 SH5342
BUPESCO8030SD 30t ～ 50t 120 63 102 51 100 30° 3.8 SH8030
BUPESCO6630SD 50t ～ 60t 110 110 160 67 150 30° 21.3 SH6630
BUPKOM650CTB 60t ～ 80t 238 154 123 72 90 30° 15.2 21N-72-34280
BUPKOM850CTB 80t ～ 100t 206 176 131 82 95 30° 19.5 21N-939-4891
BUPCAT390FCYN 100t 220 220 170 95 180 35° 35.0 220-90-35

⑤サイドプロテクター(溶接式)

サイドプロテクター(溶接式)
サイドプロテクター(溶接式)寸法図
商品コード 適応クラス A
(mm)		 B
(mm)		 C
(mm)		 D
(mm)		 E
(mm)		 重量
(kg)		 互換品番
BUP110260SWDTB ～ 20t 261 110 172 110 40.8 3.7 TS4MB70UL
BUP500SWD 20t ～ 30t 500 82 418 82 37 6 SPWD500

⑥サイドプロテクター(ボルト式)

サイドプロテクター(ボルト式)
サイドプロテクター(ボルト式)寸法図
商品コード 適応機種/クラス A
(mm)		 B
(mm)		 C
(mm)		 D
(mm)		 E 重量
(kg)		 互換品番
BUPBSH36L 20t ～ 30t 284 128 ― 73 φ25.5 6.7 BSH-36L
BUPBSH36R 20t ～ 30t 284 128 ― 73 φ25.5 6.7 BSH-36R
BUPBSH46L 30t ～ 40t 413 115 115 75 φ29 10.3 BSH-46L
BUPBSH46R 30t ～ 40t 413 115 115 75 φ29 10.3 BSH-46R
BUPKOM650SBOTB PC350 ～ 850 534 150 150 92 φ36 28.5 209-70-54610
BUPWWA380STB WA380 ～ 480 488 160 ― 70 φ44 9.7 421-70-32980
BUPHIT400SRTB ZX330 ～ 430 509 115 115 78 φ31 13.2 4435856-R
BUPHIT400SLTB ZX330 ～ 430 509 115 115 78 φ31 13.2 4435857-L
BUPSUM350SYN SH350 ～ 480 728 150 150 94 φ37 32.0 KUV0014
BUPESCO730ASD ZX870 ～ 890 720 150 150 101 φ36 44.0 BSH-730A

⑦サイドプロテクター(トメピン式)

サイドプロテクター(トメピン式)
サイドプロテクター(トメピン式)寸法図
商品コード 適応機種 A
(mm)		 B
(mm)		 C
(mm)		 D
(mm)		 E
(mm)		 F 重量
(kg)		 互換品番
BUPKOM350STB PC350 ～ 450 547 260 73 124 42 φ30 14.0 208-934-7131
BUPKOM650STB PC650 ～ 850 651 300 100 142 51 φ30 29.0 427-70-13611
BUPCAT320STB CAT320~330 470 200 74 169 35 φ29 18.5 112-2489
BUPCAT336STB CAT336 ～ 374 597 292 104 166 51 φ30 22.4 1U0740
BUPCAT390FSSYN CAT390F 493 200 93 170 51 φ30 20.6 329-5955
BUPCAT390FSYN CAT390 660 300 107 181 63 φ30 35.1 329-5957

⑧テールプレート(溶接式)

テールプレート(溶接式)
テールプレート(溶接式)寸法図
商品コード A
(mm)		 B
(mm)		 C
(mm)		 形状 重量
(kg)
BUP86300BTPS 86 300 16 ストレート 2.5
BUP80300BTPC 80 300 16 カーブ 2.5
